SDJ Series ACIM Controller (3KW)
SDJ силсилаи назораткунандаи мотор (3KW) тавсифи маҳсулот
SDJ силсилаи контролери AC ронандаест, ки барои мошинҳои барқии AC дар шиддати паст таҳия шудааст.Ҳамчун таҷҳизоти гардонандаи муҳаррики асинхронии эътимоднокии баланд ва моменти калон, ки бо усули идоракунии вектории чор квадрант тарҳрезӣ шудааст, он метавонад суръат ва моменти моторро дақиқ назорат кунад.Он ба таври васеъ дар мошини сабукрави барқии барқӣ, автомобили сабукрав дараҷаи пасти A00, автомобили сайёҳии барқӣ, мошини ҷорӯбзадаи барқӣ, мошини барқии логистикӣ ва ғайра васеъ истифода мешавад.
Назоратчии SDJ силсилаи AC назорати гардонандаи рақамиро бо DSP ҳамчун аслӣ қабул мекунад ва сатҳи муҳофизат ба IP67 мерасад.Контроллер муҳаррики асинхронӣ бо эътимоднокии баланд ва моменти баландро ҳамчун дастгоҳи ронандагӣ қабул мекунад, ки дорои хусусиятҳои андозаи хурд, вазни сабук, эътимоднокии баланд ва вокуниши зуд мебошад.Бо функсияи бозгашти энергия барои зиёд кардани масофаи сайёҳӣ;ва тарҳҳои сершумори муҳофизатӣ, аз қабили ҷараёни маҳдуд, аз ҳад зиёд, ҳарорат, ротори қулфшуда, расиши кӯтоҳ ва ғайра.
Вижагиҳо
●Контроллер DSP-и олмонӣ, як гардонандаи асосии рақамии байналмилалиро ҳамчун чипи асосии назорат қабул мекунад, ки барои сохтани платформаи хуб барои алгоритми идоракунии мотор кӯмак мекунад.
●Бо истифода аз қубури пурқуввати MOSFET барои дастгоҳи барқ, он метавонад табдили самараноки энергияро амалӣ кунад.
●Муҳофизати сершумори бехатарӣ барои интерфейси CAN ва идоракунии сертификатсияи бехатарии батареяи литийии BMS.
●Дастгирии муҳофизати ноқилҳои кӯтоҳ (фаза - замин, фаза - фаза, фаза - манбаъ), изофабор, ҳарорат аз ҳад зиёд, муҳофизат аз шиддат.
●Технологияи боэътимод ва фасеҳи тормози барқароршаванда метавонад масофаи ронандагиро беҳтар созад, то эҳтиёҷоти муштариро қонеъ созад, ҳатто дар ҳолати рондани суръати паст.
●Истифодаи технологияи микро-ҳаракат ва технологияи пастшавии паст ва теппаҳо барои нишебии нишеб, қобилияти кӯҳнавардӣ, устувории теппа, оғози қавитар.
●Барои кам кардани амплитудаи садо ва ларзиш алгоритми аълои оптимизатсия ва басомади 0 то 300 Гцро қабул кунед.
●Функсияи мукаммали муҳофизат аз хатогиҳо, садо ҳама гуна хатогиҳоро хотиррасон мекунад, ин нигоҳдории қулай аст.
●Технологияи CAN-bus -ро барои коҳиш додани ноқилҳои пайваст қабул мекунад, параметрро танзим кардан мумкин аст ва он онлайн барномарезӣ мешавад.
●Тарҳи мувофиқро қабул мекунад, то ҳаҷмро хурдтар ва вазнро сабуктар кунад.Функсияи худомӯзӣ, қадамҳои насбкунӣ ва ислоҳи ислоҳро содда кунед.
Барои ширкатҳои мошинсозӣ: боркунии осон, пас аз фурӯш бидуни ташвиш
●Мутобиқсозии қавӣ ва функсияи худомӯзӣ
●Дастгоххои машхури завод, сифати боэътимод
●Функсияи худидоракунии ошкоркунии хатогиҳо
Барои корбарон: таҷрибаи қавӣ, давидан
●Рохбарй хамвор, ибти-дот пурзур ва шитоб сахт аст
●Моменти калон, қобилияти кӯҳнавардӣ, зидди лағжиш дар нишеби
●Баррасии энергия, зиёд кардани доираи крейсер, зиёд кардани мӯҳлати батарея
Маҳсулот: тарҳрезии касбӣ, баррасӣ
●Фаъолияти устувор
●Тарҳрезии комили бехатарӣ ва муҳофизат
Мушаххасоти
| Модели назораткунанда | SDJ - 7,5 кВт | |||
| Электр | Вуруд (DC/V) | 72В | 96В | 144 В |
| Максимум баромади ҷорӣ (AC/A) | 400А | 320А | 250А | |
| Баромади ҷорӣ (AC/A) | 115А | 78А | 52А | |
| Баромади ҳадди аксар (КВт) | 30 | 30 | 30 | |
| Баромади басомади максималӣ (Гц) | 300 | 300 | 300 | |
| Диапазони ҳарорати муҳити корӣ (℃) | -30°C—+55°C | |||
| Диапазони ҳарорати муҳити нигоҳдорӣ (℃) | -40°C---+70°C | |||
| Синфи IP | IP67 | |||
| Иҷрои изолятсия | 72V/96V Вуруд ва баромад ба қабати DC1000V, ҷараён 0.05mA, муқовимати изолятсияшуда 20МΩ | |||
| 144В Вуруд ва баромад ба қабати DC2100V, ҷараёни ихроҷ 2.1mA, муқовимати изолятсияшуда 1МΩ | ||||
| Самаранокии назораткунанда | 0,98 | |||
| Усули хунуккунӣ | Сардшавии табиӣ / хунуккунии ҳаво | |||
| Усули назорат | Назорати векторӣ | |||
| Навъи мотор | Моторҳои асинхронӣ | |||
| Стандарти ларзиш | ГБ/T2423 | |||
| Усули муошират | МЕТАВОНАД | |||
| Вазн (Кг) | 4 кг | |||

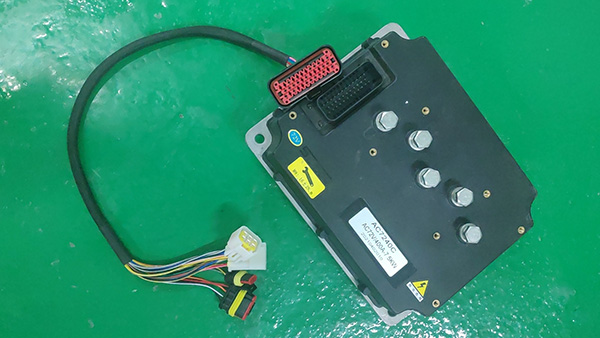

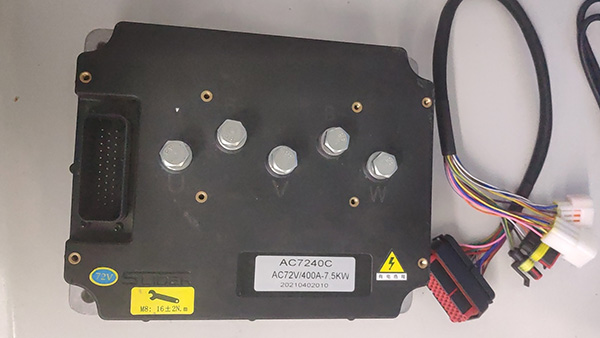

Сурати маҳсулот

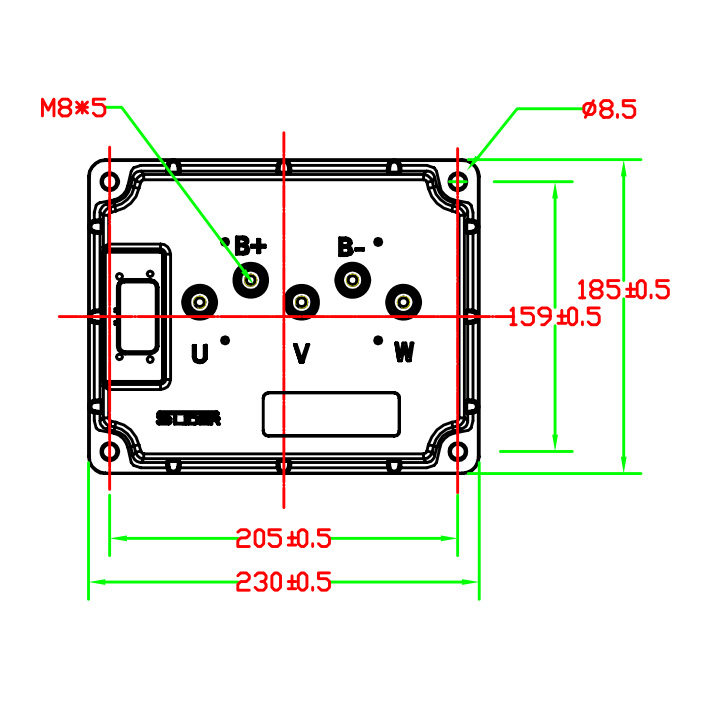

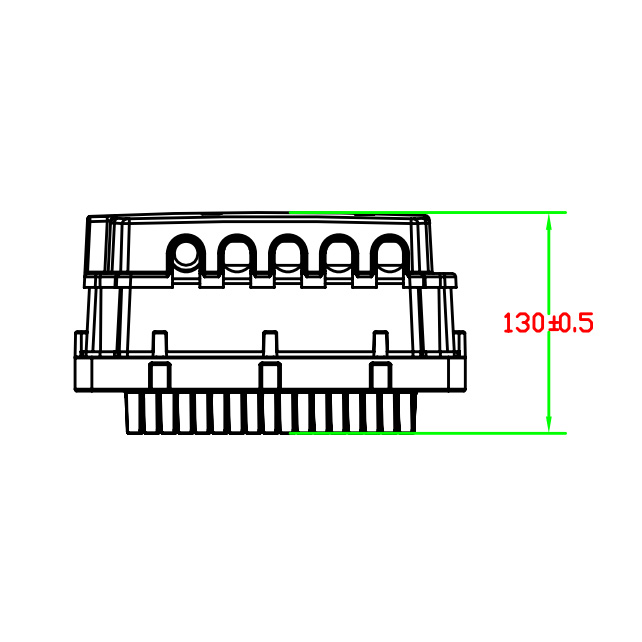

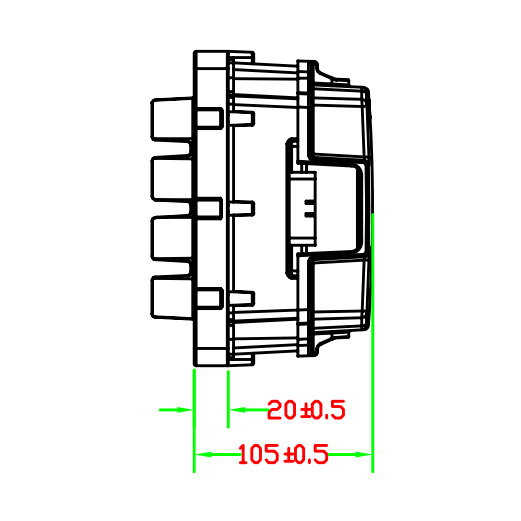

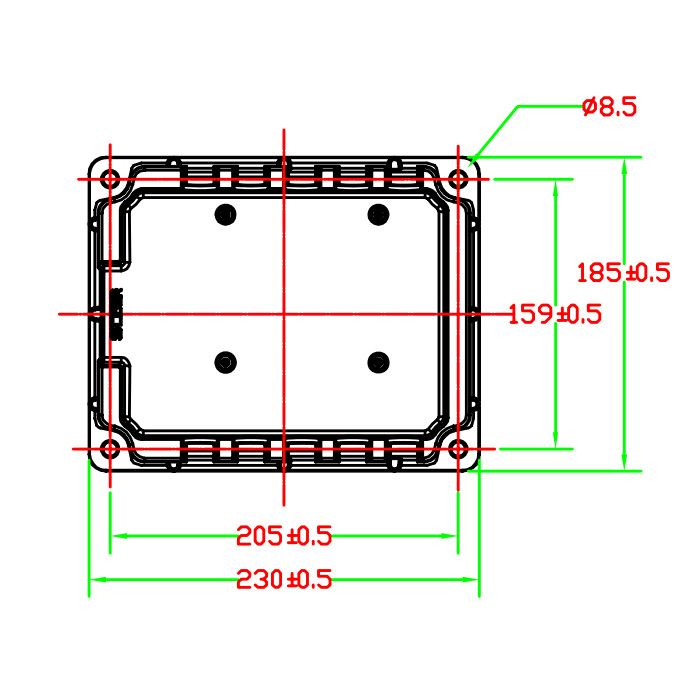

Расмҳои андоза
