ошпази ошхона пухтупази роботи пухтупаз мошини муҳаррики беэътиноӣ
Параметрҳои мотор
| Шиддати корӣ | DC300V |
| Ҷараёни номиналӣ | 2,8±10%А |
| Максимум ҷараён | 5.4А |
| Шиддати оғозёбӣ | DC23V ~ 25V |
| қудрати номиналӣ | 700±10% В |
| Суръати номиналӣ | 35000 ± 10% RPM |
| Қувваи бекор | <100 Вт |
| шумораи сутунҳо | 2 |
| момент | 0,2 НМ |
| самаранокӣ | 80%±10% |
| иваз кардан | Axial CW |
| садо | 96дБ МАКС,<30см |
| вазн | 1,68кг |
| подшипник | 2 подшипник |
| назорат | Сенсори Хол |
| Насб кунед | монтажи фланец |

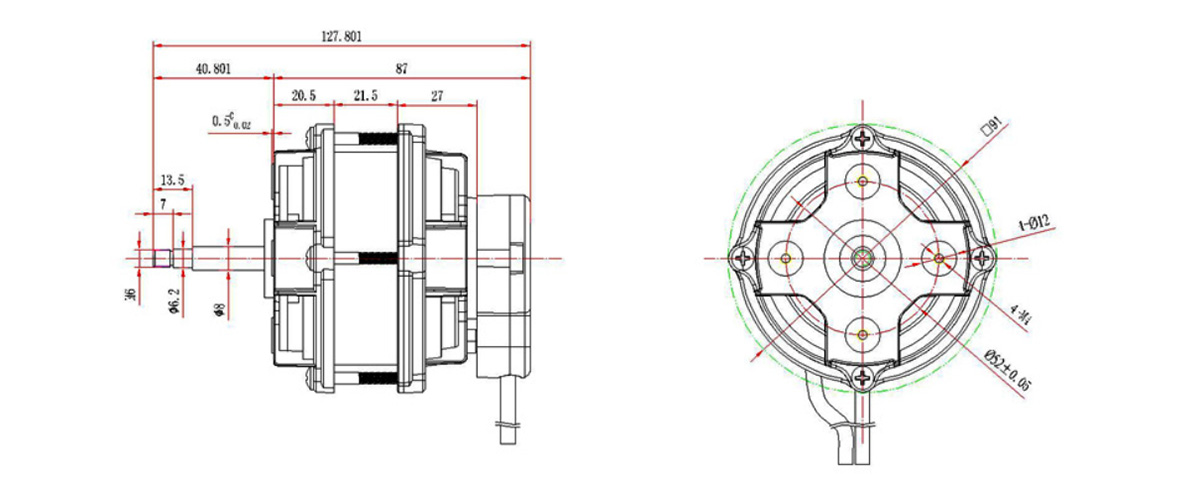

Сохтори мотор

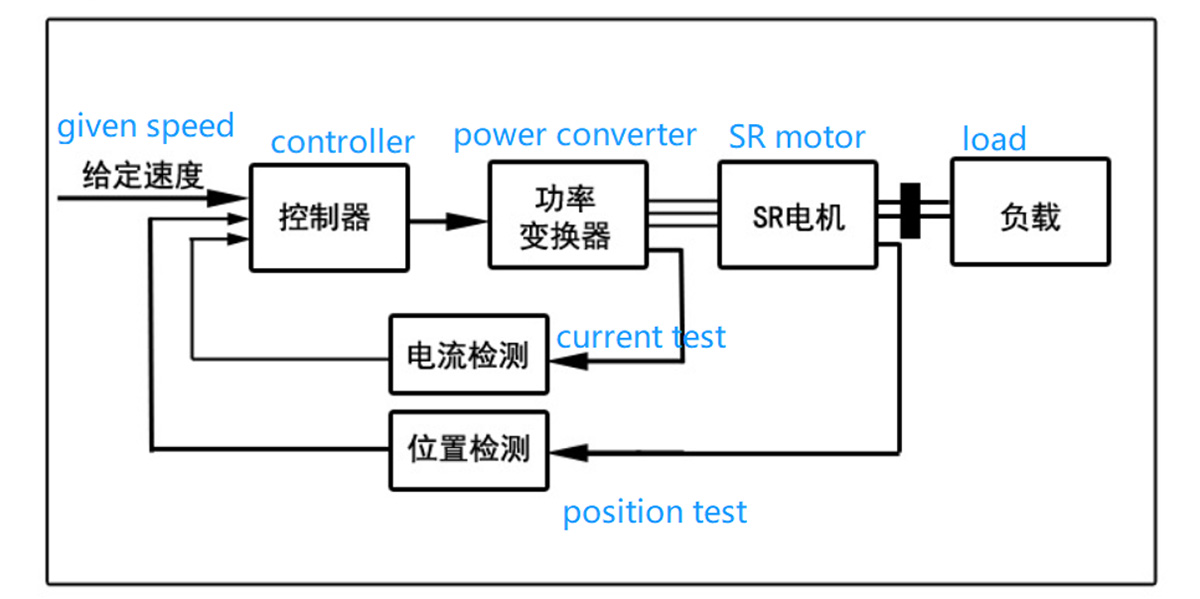

1. Таркиби системаи гардонандаи муҳаррики беэҳтиётӣ
Системаи гардонандаи муҳаррики беэътибории коммутатсионӣ (SRD) асосан аз муҳаррики ивазкунандаи нохоҳам, табдилдиҳандаи барқ, контроллер ва детектор иборат аст.
2.Моторе, ки муҳаррики ғайримантиқӣ иваз карда шудааст
Муҳаррикҳои SR метавонанд ба сохторҳои якфазаӣ, дуфазавӣ, се фазавӣ, чорфазавӣ ва бисёрфазавӣ бо рақамҳои гуногуни фаза тарҳрезӣ шаванд ва сохтори як дандон дар як қутб ва сохтори бисёр дандон дар як қутб, ҳавои меҳвар мавҷуданд холигӣ, холигии ҳавои радиалӣ ва холигии ҳавои меҳварӣ.Сохтори холигии ҳавоии гибридии радиалӣ, сохтори ротори дарунӣ ва берунии ротори, муҳаррикҳои SR дар сефаза умуман қобилияти худсаркунӣ надоранд.Шумораи зиёди фазаҳо барои кам кардани тағирёбии момент муфид аст, аммо он ба сохтори мураккаб, бисёре аз дастгоҳҳои асосии коммутатсионӣ ва афзоиши хароҷот оварда мерасонад.Дар айни замон, сохтори дуфазавии 6/4-қутб ва сохтори чорфазавии 8/6-сатҳ васеъ истифода мешавад.
Сохтори муқаррарии 3-марҳила

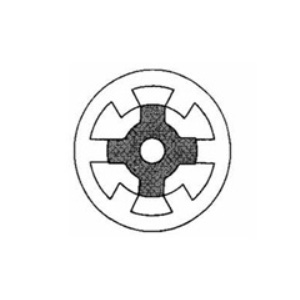

6/4 муҳаррики қутбӣ SR

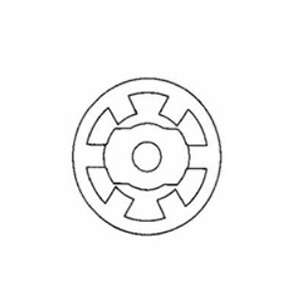

3-марҳилаи 6/2
муҳаррики қутбӣ SR
3-марҳилаи 6/8
муҳаррики қутбӣ SR

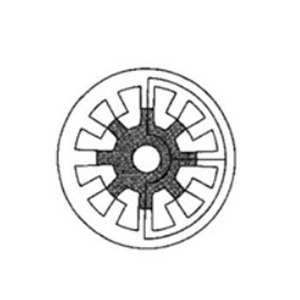

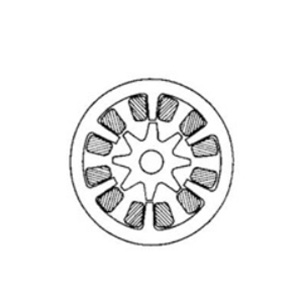

3-марҳилаи 12/8
муҳаррики қутбӣ SR

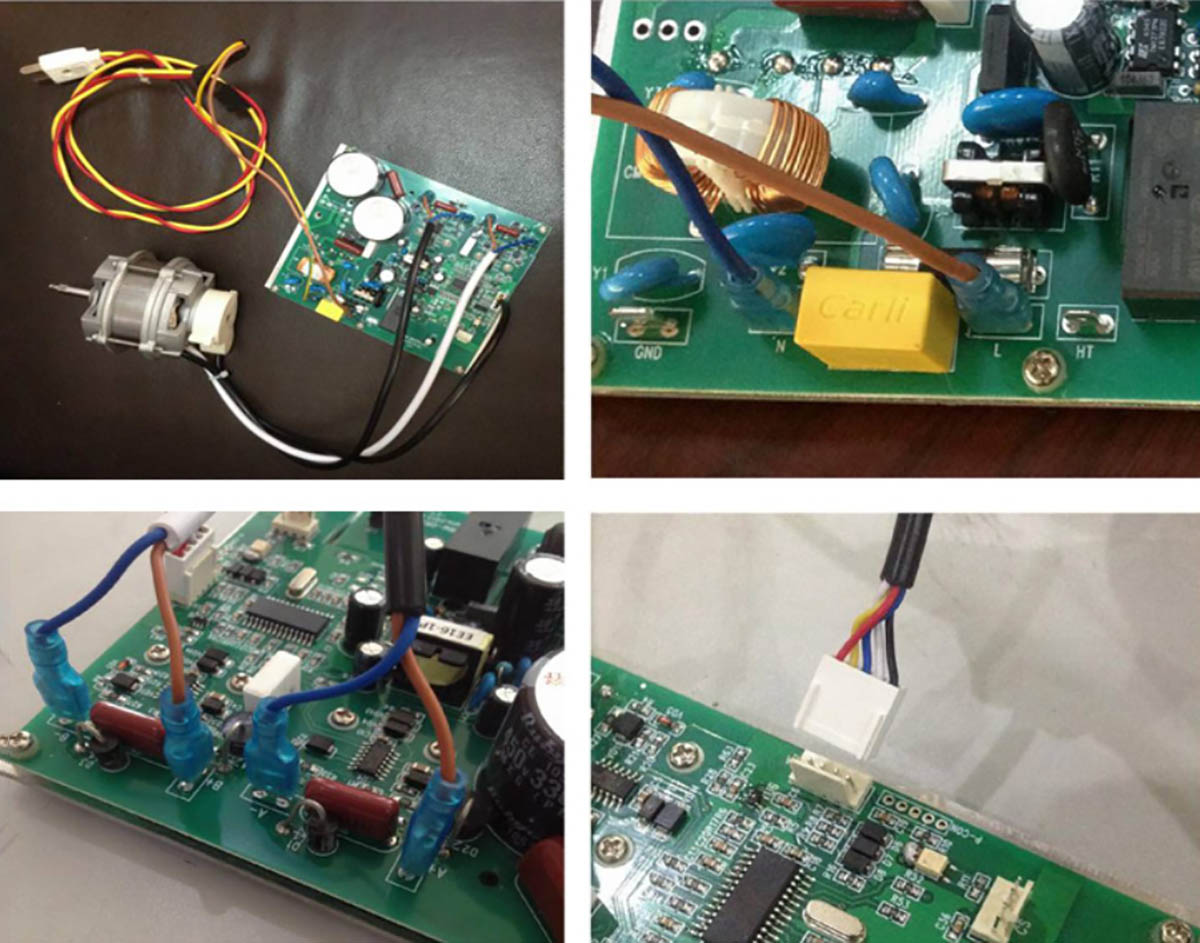

3. Диаграммаи пайвасти физикии мотор ва ронанда

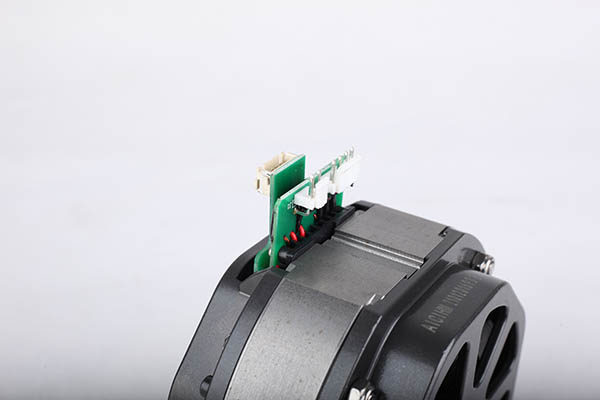

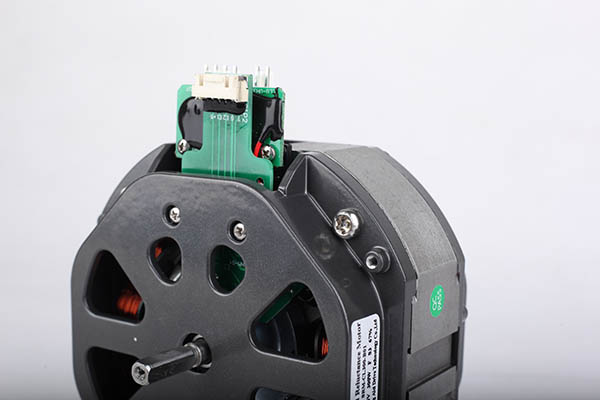

Сурати маҳсулот
Ноқилҳои марҳилаи мотор
Сиёҳ (Браун /A+ Кабуд /A-), Сафед (Браун /A+ Кабуд /A-), дарозии сим L = 380 ± 50мм
Ноқилҳои сими толор:
Сурх (+5V), сиёҳ (GND), зард (SA), кабуд (SB), сафед (SC), дарозии хат L = дарозии хат L = 380 ± 50мм
Нигоҳдорӣ: 5 ℃ ~ 40 ℃, намӣ <90%
Синфи изолятсия: F
Ғалтаки бе тарқиш 3 дақиқа дар 130% шиддати номиналӣ гардиш мекунад.
Муҳлати корӣ: 2000 соат дар шароити муқаррарии корӣ.
Ҳангоми кор кардани муҳаррик ҷойивазкунии меҳвар бояд аз 0,02 мм камтар бошад.
Хусусиятҳои мотор
1.Самаранокии баланди система: Дар доираи васеи танзими суръат, самаранокии умумӣ нисбат ба дигар системаҳои танзими суръат ҳадди аққал 10% баландтар аст ва самаранокии баланд дар суръати паст ва сарбории номатлуб равшантар аст.
2.Доираи васеи танзими суръат, кори дарозмуддат бо суръати паст: Он метавонад дар муддати тӯлонӣ дар зери сарборӣ дар ҳудуди аз сифр то суръати максималӣ кор кунад ва болоравии ҳарорати муҳаррик ва контроллер аз сарбории номиналӣ пасттар аст.
3.Моменти баланди оғозёбӣ, ҷараёни пасти оғозёбӣ: вақте ки моменти оғозёбӣ ба 150% моменти номиналӣ мерасад, ҷараёни оғоз танҳо 30% аз ҷараёни номиналӣ мебошад.
4. Он метавонад зуд-зуд оғоз ва қатъ кунад ва байни гардиши пеш ва баръакс гузарад: он метавонад зуд-зуд оғоз ва қатъ кунад ва байни гардиши пеш ва баръакс зуд-зуд иваз карда шавад.Вақте ки воҳиди тормоз мавҷуд аст ва қудрати боздорӣ ба талаботи вақт мувофиқат мекунад, гузариши оғоз-ист ва ба пеш ба ақиб метавонад ба зиёда аз 1000 маротиба дар як соат мерасад.
5. Иқтидори изофабори пурқувват: вақте ки сарборӣ дар муддати кӯтоҳ аз сарбории номиналӣ хеле калонтар аст, суръат коҳиш меёбад, қувваи максималии баромад нигоҳ дошта мешавад ва ягон падидаи аз ҳад зиёд ҷорӣ нахоҳад шуд.Вақте ки сарборӣ ба ҳолати муқаррарӣ бармегардад, суръат ба суръати муқарраршуда бармегардад.
6.Қувваи механикӣ ва эътимоднокӣ нисбат ба дигар намудҳои моторҳо баландтар аст.Ротор магнитҳои доимӣ надорад ва метавонад баландшавии ҳарорати баландтари иҷозатдодашударо дошта бошад.
Ариза
вентилятор ва мошини пухтупаз
