24 ~ 72V DC навъи 1t мувозинати муштариҳои барқии вазнини муҳаррик
Тавсифи Маҳсулот

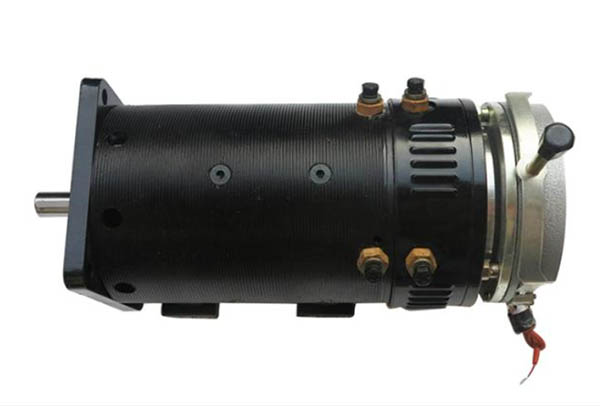

Сохтори мотори борбардори электрикӣ нисбат ба мошини борбардори дарунсӯзӣ соддатар аст.Дар расм муҳаррики борбардори барқии вазнини 1DC навъи 1t нишон дода шудааст.
Сохти асосии мотори борбардори электрикӣ аз ҷузъҳои зерин иборат аст:
1.Воҳиди барқ: бастаи батарея.Шиддати стандартии батарея 24, 30, 48 ва 72 В мебошад.
2.Чорчӯба: чаҳорчӯбаи борбардор аст, ки бо пӯлод ва пӯлод кафшер карда шудааст.Кариб хамаи кисмхои борбардор ба рамка васл карда шудаанд.Он ҳангоми кор ба сарбориҳои гуногун дучор мешавад, аз ин рӯ он бояд қувват ва сахтии кофӣ дошта бошад.
3. Интиқол: Қувваи муҳаррик ба чархи ронандаи борбардор интиқол дода мешавад.
4. Системаи идоракунӣ: самти рондани борбардорро назорат кунед.
5. Системаи тормоз: ҳаракати борбардорро суст ва боздоред.
6. Системаи муҳаррик ва барқ: Системаи электрикӣ муҳаррикро тавассути ҷузъҳои гуногун идора мекунад, то ба оғоз, қатъ, баргардонидан ва танзими суръати борбардор ва ба муҳаррики насоси нафт ё фишори гидравликӣ ноил шавад.
Каталоги мотори XINDA DC
| СИНДАКАТАЛОГИ MOTOR DC | ||
| Қувваи номиналӣ | Рақами адад | Сурати маҳсулот |
|
| Мошини барқии борбардор |  |
|
| муҳаррики барқии DC Traction | |
| 7КВт | DC Traction Модели барқ 242ZDC 242ZD706H15 |
|
| 5КВт | DC Traction Модели барқ 192ZDC 192ZD525H9 |
|
| 4КВт | DC Traction Модели барқ 170ZDC 170ZD402H2A3 |
|
|
| MOTOR DC барои мошини барқ |
|
|
| Моторҳои барқии борбардор |
|
|
| Моторҳои барқии борбардор |  |
| XINDA DC Motor Series Лавҳаи мушаххасоти | ||||||||
| Қувваи номиналӣ (КВт) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Шиддати батарея (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Сарбории зиёд | 2.5 | |||||||
| Ҷараёни номиналӣ (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
| Моменти номиналӣ (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Суръати номиналӣ (RPM) | 2800 | |||||||
| Суръати баландтарин (RPM) | 4500 | |||||||
| Системаи корӣ | S2:60дақ | |||||||
| Сатҳи изолятсия | H | |||||||
| Усули хунуккунӣ | хунуккунии табиӣ / хунуккунии ҳаво | |||||||
| Самаранокӣ (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Сатҳи муҳофизат | IP23 (IP44) | |||||||
| Ариза | Мусофири пастсуръат / мошини логистикӣ / мошини голфӣ / мошини сайёҳӣ / микроавтобуси полис / мошини боркаш / мошини боркаш ва ғайра. | |||||||
